アルコア・ファスニング・システムはお客様の色々な技術ニーズに対応できる接合方法をご提供致します。
強度レベルで、4.6～10.9、支圧リベット・摩擦接合・支圧接合・引張接合、ファスナーの種類で言えば、
ハイテンションロックボルト・ホールフィルブラインドリベット・軸力導入タイプブラインドボルト・止めるだけ
のリベットまで。我々は、無溶接接合方法を幅広くご提案致しております。
輸送機材における確実な締結システム(Alcoa Fastening Systems)

ブラインドファスナー：大きく分けて下記に分類
されます。

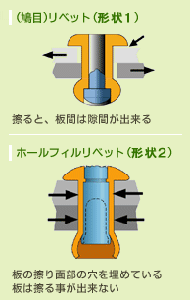

(鳩目)リベット：現在主流の穴を埋めない
リベット（形状１）
ホールフィルリベット：ホットリベット
と同じ穴を埋めるタイプ（形状２）

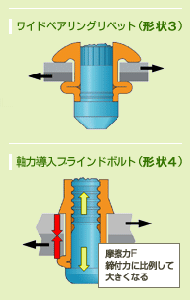

ワイドベアリングリベット：高強度で
表裏とも大面積で部材を押える（形状３）

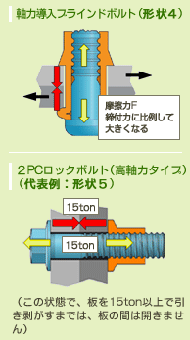

軸力導入ブラインドボルト：締付け力が
引張強さの1／2程度ある（形状４）
（（ブラインドタイプ：作業する側から、
片側作業が出来る、ホールフィル：
リベット穴を埋め尽す事））

海外では、メカニカルウェルディングと言われ、溶接代替手法として活用用途：
戦闘機・軍用車両・岩石振動篩機・クラッシャー・静電集塵コレクタ・
自動倉庫立体トラス・新幹線・トラックフレーム・レールジョイント等（形状５）
（ロック：正にロック状態、部材が無くなっても締まって残る）

摩擦接合（例：形状４の軸力導入ブラインドボルト）
引張接合（例：形状５の２PCロックボルト・高軸力タイプ）
通常は、摩擦接合（例：上記の２PCロックボルト・高軸力タイプ）の使用法が多い。

左の動画がご覧になれない方は
Adobe Flash Playerをインストールしてから
ご覧下さい。

Adobe Flash Playerをインストールしてもご覧
になれない方へ

本ページのトップに表示されているセキュリティ
メッセジーをクリックし下さい。
「ブロックされているコンテンツを許可」を選択
してクリック、「セキュリティの警告」
メッセージが出てきます。
「はい」をクリックしてからご覧になれます。

もっと動画を観る　　　　切替えの実例

アルコアファスニングシステムズが提供する技術は、作業の巧拙による影響を出来るだけ排除するものです。
30分位の練習により、直ちに、ラインの作業者として、対応出来る様にします。
事例としては、航空機に代表される、弛まない・確実な締結を常に要求されるファスニングとして、HUCKブランドは、
この業界では、トップブランドとなっています。
取り外す場合は、ナットに相当する部位を、壊して、取り外します。日本の航空機産業に納入。
一般産業用では、

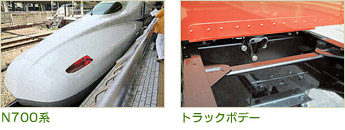

輸送機部門：トラックフレーム・トラックボデイ・軍用車・乗用車など。
HVAC（空調設備機器）・自動倉庫ラック構造部締結・配電盤
高速列車（新幹線）・貨車・レール締結
過去においては、銀座の松坂屋/三越百貨店の鉄骨構造にハイテンションボルトC50Lを
使用。

我々の使命は、無溶接工法を提案・提供させて頂くものです。安定した軸力締付け方法・片側施工締結方法などを
含め、人的要因の影響を出来るだけ排除する締結法です。無溶接のメリット、ハックボルト工法は、
溶接時間・スパッタ取り・ペンキのタッチアップ不要で、作業時間を大幅に削減し、２～４円／秒の工場作業コスト
の場合20秒短縮出来た場合、４０～８０円のコストダウンが計れるだけでなく、安定した品質を確保しながら、
実質の生産量／日、を大幅に改善出来ます。
